GS8600低压低功耗运算放大器
GS8600具有高增益带宽积(11MHz)、9V/us的斜率率和5V时每个放大器1.1mA的静态电流。GS8600旨在在低电压和低噪声系统中提供最佳性能。它们提供对重负载的轨对轨输出摆幅。
电子元器件
功能特点
GS8600具有高增益带宽积(11MHz)、9V/us的斜率率和5V时每个放大器1.1mA的静态电流。GS8600旨在在低电压和低噪声系统中提供最佳性能。它们提供对重负载的轨对轨输出摆幅。输入共模电压范围包括接地，而GS8600的最大输入偏移电压为3.5mV。
它们指定在扩展的工业温度范围内(-40°C至+125°C)。工作范围为2.1V至5.5V。
GS8600双芯片有绿色DFN2*2-8封装。
产品特性
单电源工作范围：+2.1V ~ +5.5V
轨到轨输入/输出
增益带宽积：11MHz（典型值）
超低输入偏置电流：1pA（典型值）
低失调电压：3.5mV（最大值）
高压摆率：9V/µs
0.1%建立时间（2V阶跃）：0.3µs
低噪声特性：8nV/√Hz @10kHz
静态工作电流：1.1mA/每通道（典型值）
工作温度范围：-40°C ~ +125°C
小型封装：GS8600提供DFN2*2-8封装
主要参数
| 属性 | 参数值 |
| 通道 | 2 |
| 工作电压 | 2.1~5.5 |
| 增益带宽(Mhz) | 11MHZ |
| 压摆率(V/μs) | 9V/μs |
| 通道静态电流 | 1100μA |
| 输入偏置电流 | 1pA |
| 输入失调电压(mV) | 3.5mV |
| Noise@1KHzTyp(nV/ √Hz) | 11.5 |
| 轨到轨输入/输出 | Y/Y |
| 工作温度 | -40℃~+125℃ |
| 单电源 | 2.1V~5.5V |
| 双电源(Vee~Vcc) | -1.05V~2.75V |
| 封装 | DFN-8(2*2) |

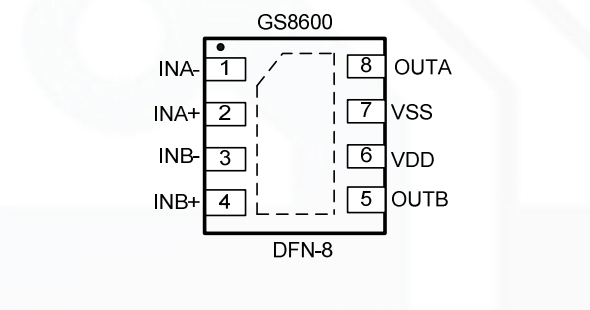

引脚配置
