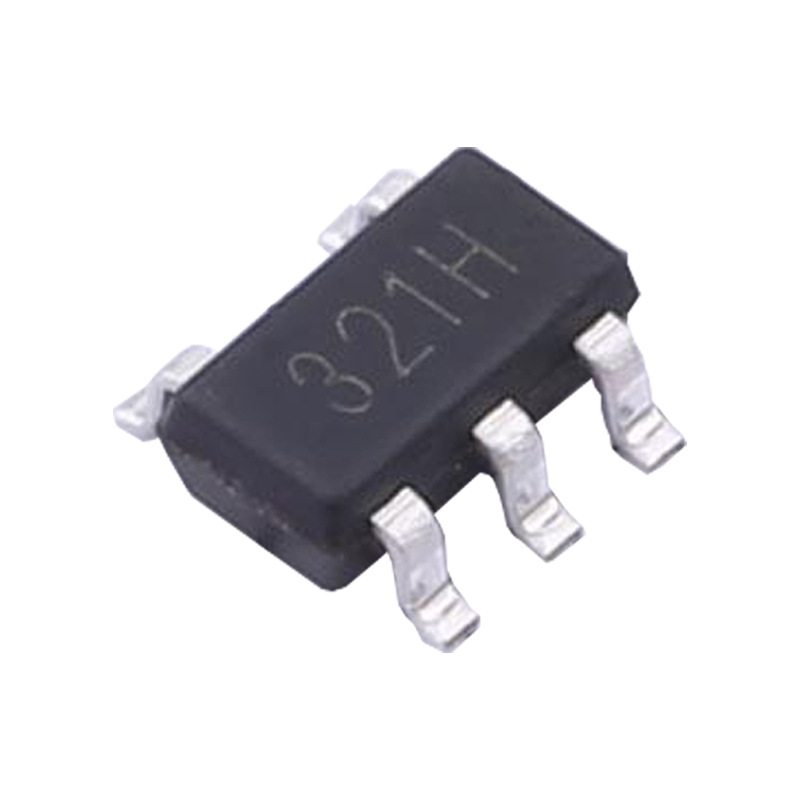

LM321H运算放大器
LM321H/358H/324H系列具有高达1MHz的增益带宽积、0.2V/ps的斜率率和5V时250pA/放大器的静态电流。LM321H/358 H/324H系列专为在低电压和低噪声系统中提供最佳性能而设计。
电子元器件
功能特点
LM321H/358H/324H系列具有高达1MHz的增益带宽积、0.2V/ps的斜率率和5V时250pA/放大器的静态电流。LM321H/358 H/324H系列专为在低电压和低噪声系统中提供最佳性能而设计。LM321H/358/324H系列的输入失调电压最大为5mV。工作范围为3V至36V。LM321H单芯片采用绿色SOT-23-5封装LM358H双芯片采用绿色SOP-8和MSOP-8封装。LM324H四芯片采用绿色SOP-14封装。
应用程序
对讲机
电池管理解决方案
传感器放大器
谐波放大器
多功能振动器
振荡器
闪烁电话
便携式系统
主要参数
| 属性 | 参数值 |
| 通道 | 1 |
| 工作电压 | 3~36 |
| 增益带宽(Mhz) | 1 |
| 压摆率(V/μs) | 0.2 |
| 通道静态电流 | 250uA |
| 输入偏置电流 | 20nA |
| 输入失调电压(mV) | 5mV |
| Noise@1KHzTyp(nV/ √Hz) | / |
| 轨到轨输入/输出 | N/Y |
| 共模抑制比(CMRR) | 80dB |
| 工作温度 | -25℃~+85℃ |
| 单电源 | 3V~36V |
| 双电源(Vee~Vcc) | -18V~-1.5V；1.5V~18V |
| 封装 | SOT23-5 |

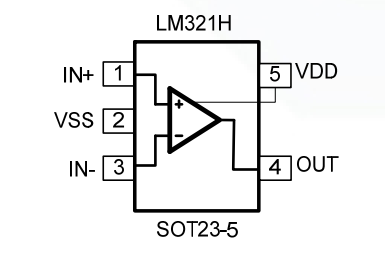

引脚配置
应用领域
