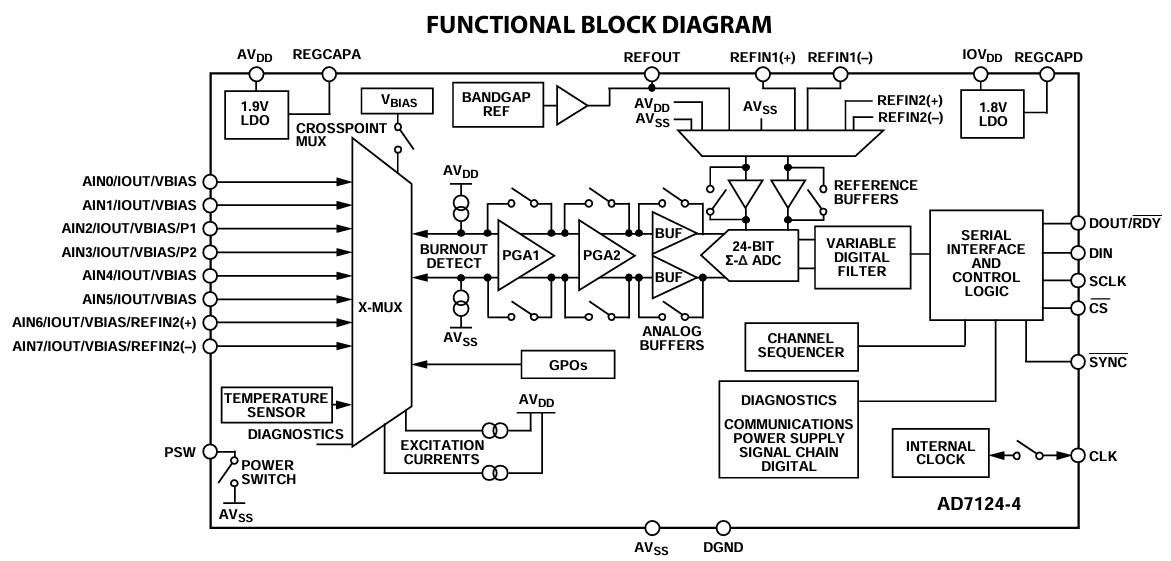

AD7124-4提供高的信号链集成度。该器件内置一个精密低噪声、低漂移内部带隙基准电压源，也可采用内部缓冲的外部差分基准电压。其他主要集成特性包括可编程低漂移激励电流源、开路测试电流控制和偏置电压发生器，后者可将某一通道的共模电压设置为AV_DD/2。低端功率开关支持用户在两次转换之间关断桥式传感器，确保系统功耗较低。该器件还允许用户采用内部时钟或外部时钟工作。

内置通道序列器可以同时使能多个通道，AD7124-4按顺序在各使能通道上执行转换，简化了与器件的通信。多达16个通道可随时使能；这些通道具有模拟输入或诊断功能（比如电源检查或基准电压源检查）。这一独特的特性允许诊断和转换交替进行。

AD7124-4还支持按通道配置。该器件支持8种配置或设置。每种配置包括增益、滤波器类型、输出数据速率、缓冲和基准电压源。用户可在各通道上分配任何设置。

AD7124-4还集成了丰富的诊断功能，作为全面特性组合的一部分。这些诊断功能包括循环冗余校验(CRC)、信号链检查和串行接口检查，从而提供更强大的解决方案。这些诊断功能可减少执行诊断功能所需的外部元件，从而减少对电路板空间的需求，缩短设计时间并节省成本。根据IEC 61508，典型应用的失效模式影响和诊断分析(FMEDA)表明安全失效比率(SFF)大于90%。

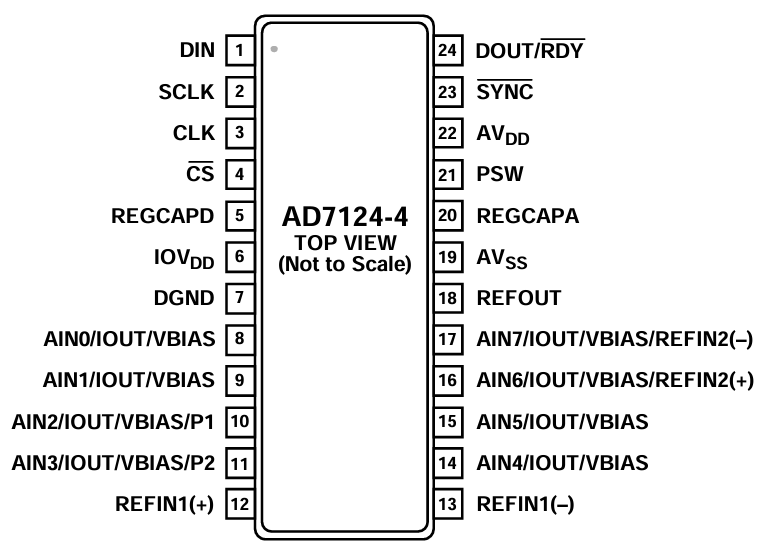

该器件采用2.7 V至3.6 V单模拟电源或1.8 V双电源工作。数字电源范围为1.65 V至3.6 V。器件的额定温度范围为−40°C至+105°C。AD7124-4采用32引脚LFCSP封装或24引脚TSSOP封装。
