AD7616
AD7616

AD7616BSTZ 16通道DAS 双极性输入 双路同步采样ADC

AD7616是一款16位DAS，支持对16个通道进行双路同步采样。AD7616采用5 V单电源供电，可以处理±10 V、±5 V和±2.5 V真双极性输入信号，同时每对通道均能以高达1 MSPS的吞吐速率和90.5 dB SNR采样。利用片内过采样模式可实现更高的SNR性能（过采样率(OSR)为2时，SNR为92 dB）。
输入箝位保护电路可以耐受高达±21 V的电压。无论以何种采样频率工作，AD7616的模拟输入阻抗均为1 MÙ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。
样品申请
功能特点

商品特性

  • 16通道、双路、同步采样输入

  • 可独立选择的通道输入范围真双极性：±10 V、±5 V、±2.5 V

  • 5 V单模拟电源，VDRIVE电源电压：2.3 V至3.6 V

  • 完全集成的数据采集解决方案

  • 模拟输入箝位保护

  • 具有1 MΩ模拟输入阻抗的输入缓冲器

  • 一阶抗混叠模拟滤波器

  • 片内精密基准电压及基准电压缓冲器

  • 双通道16位逐次逼近型寄存器 (SAR) ADC

  • 吞吐速率：2×1 MSPS

  • 通过数字滤波器提供过采样功能

  • 灵活的序列器，支持突发模式

  • 灵活的并行/串行接口

  • SPI/QSPI/MICROWIRE/DSP兼容

  • 可选循环冗余校验 (CRC) 错误检查

  • 硬件/软件配置

  • 性能信噪比 (SNR)：92 dB（500 kSPS、2倍过采样）

  • 信噪比 (SNR)：90.5 dB (1 MSPS)

  • 总谐波失真 (THD)：−103 dB

  • ±1 LSB INL（典型值），±0.99 LSB DNL（最大值）

  • 模拟输入通道提供8 kV ESD额定值

  • 片内自检测功能

  • 80引脚LQFP封装

应用领域

  • 电力线路监控

  • 保护继电器

  • 多相电机控制

  • 仪器仪表和控制系统

  • 数据采集系统 (DAS)

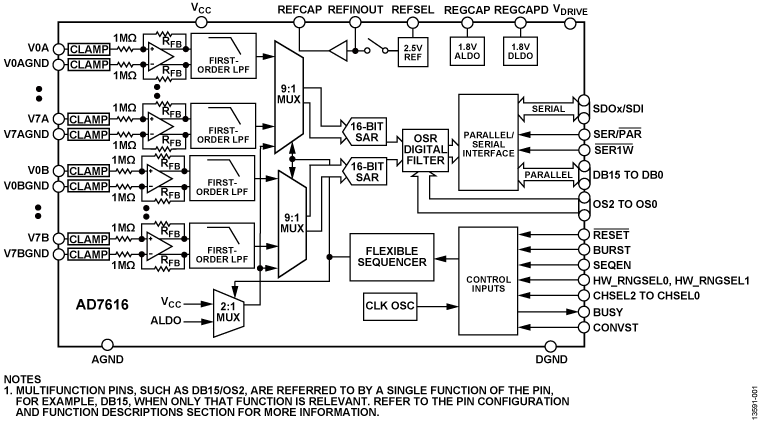

功能框图

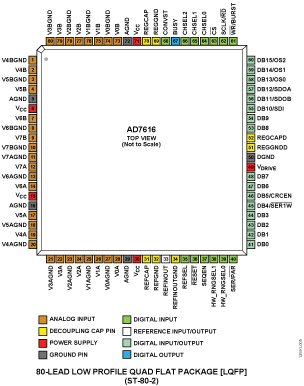

封装图
