bq2423x具有动态电源路径管理（DPPM）功能，可在为系统供电的同时独立为电池充电。当输入电流限制导致系统输出降至DPPM阈值时，DPPM电路会降低充电电流，从而在单独监控充电电流的同时始终为系统负载供电。此功能减少了电池的充放电循环次数，确保正确终止充电，并使系统在电池组有故障或缺失的情况下仍能运行。此外，即使电池完全放电，也能实现系统即时开启。电源路径管理架构还允许在适配器无法提供系统峰值电流时，由电池补充系统电流需求，从而可以使用更小的适配器。 电池充电分为三个阶段：预充、恒流和恒压。在所有充电阶段，内部控制环路会监控IC结温，若超过内部温度阈值则降低充电电流。 充电器功率级和充电电流检测功能完全集成。充电器功能具有高精度的电流和电压调节环路、充电状态显示和充电终止功能。可使用外部电阻对输入电流限制和充电电流进行编程。

商品特性

• 完全兼容USB的充电器

• 可选100 mA和500 mA最大输入电流

• 100 mA最大电流限制确保符合USB-IF标准

• 基于输入的动态电源管理（VIN - DPM），防止劣质USB电源损坏

• 28 V输入额定值，具备过压保护

• 集成动态电源路径管理（DPPM）功能，可同时独立为系统供电和为电池充电

• 支持高达500 mA的充电电流，带有电流监控输出（ISET）

• 墙式适配器的可编程输入电流限制高达500 mA

• 可编程终止电流（bq24232）

• 可编程预充电和快速充电安全定时器

• 反向电流、短路和热保护

• NTC热敏电阻输入

• 专有启动序列限制浪涌电流

• 状态指示 – 充电/完成、电源正常

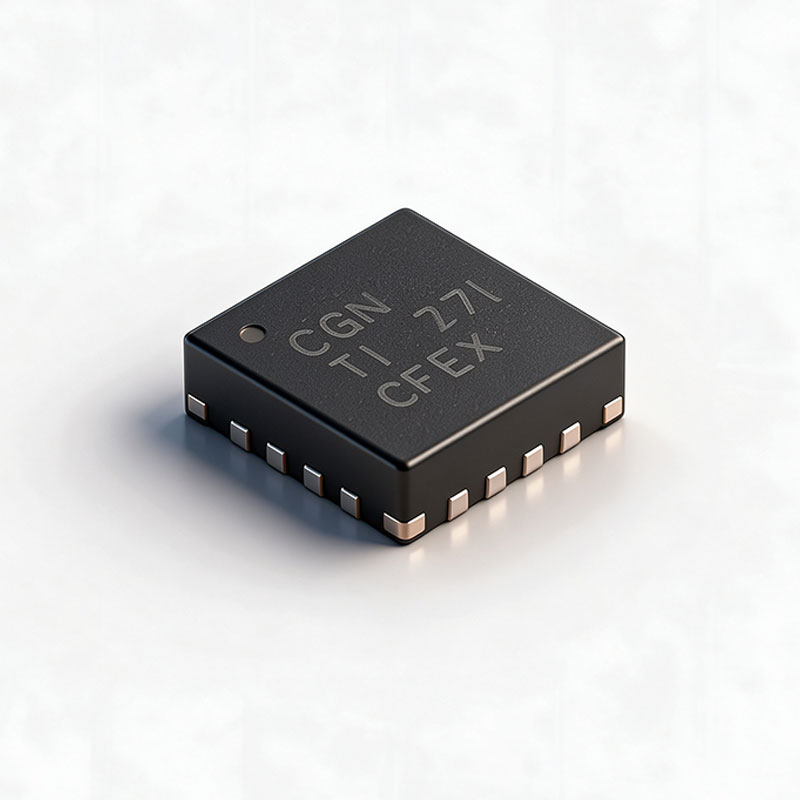

• 小型3 mm×3 mm 16引脚QFN封装

应用领域

• 蓝牙设备

• 低功耗手持设备
