步进驱动选型时，总在面积和功能之间反复权衡？这颗芯片的思路不太一样。

很多时候，选型表里的“双轴驱动”意味着更大的封装、更多的引脚、更复杂的外围。但总有些器件，偏偏要打破这种惯性认知。

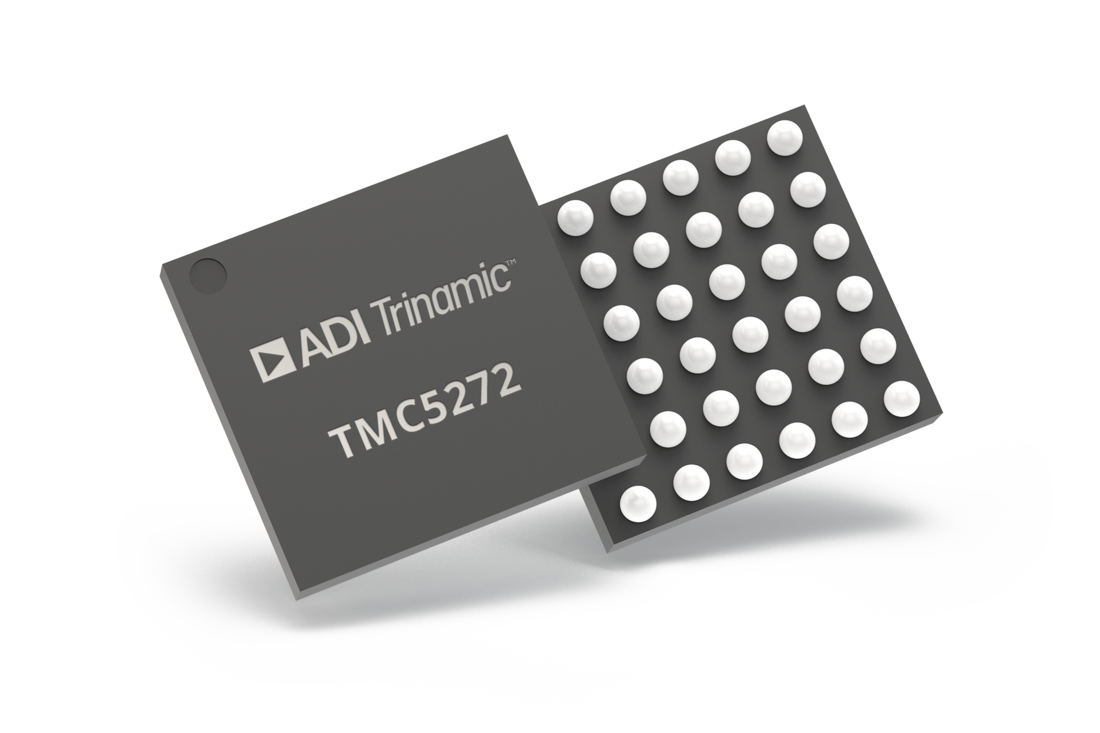

TMC5272AWX就是这样一颗步进驱动IC：在2.97mm×3.13mm的WLCSP封装内，塞进了4个完整的低阻抗H桥、无损电流检测、两个8点运动控制器，以及一整套静音、防失步和节能算法。双轴驱动，比很多单轴方案占板还小。

四桥集成

芯片内部直接集成了4个20V H桥，每个桥臂峰值电流可达1.5A MAX，连续运行满量程电流IFS = 0.8A RMS（正弦波峰值1.12A）。高侧加低侧导通电阻典型值仅0.31Ω，发热控制得相当克制。

内置的无耗散电流感应（ICS）完全替代了传统方案里体积大、发热明显的检流电阻，这一步直接省掉BOM空间和功耗。

双轴控制

TMC5272AWX不止是驱动，还配了两个独立的8点运动控制器，允许自定义加加速度，让启停和定位更平顺。内置的自动2D直线插补可直接完成双轴联动轨迹，无需上位机反复计算步进序列。

控制接口给了足够自由度：SPI、UART（单总线）、STEP/DIR三种方式任选。另带两个正交编码器接口和两个参考开关输入，方便构建闭环或添加限位。

静音与动态

步进驱动的静音和动态响应常被放在天平两端。TMC5272AWX同时支持StealthChop2和SpreadCycle两种斩波模式：前者实现近乎无声的电压调制，适合镜头变焦、移液器等噪声敏感场景；后者提供高动态响应，适合快速启停工况。两种模式可按需切换，不必在“安静”和“有劲”之间硬做取舍。

防失步、测负载

无传感器检测方面，TMC5272AWX集成了TriCoder™静止失步检测，无需编码器就能在电机静止时判断是否失步，还能模拟整步编码器信息。StallGuard2™ / StallGuard4™可实时感知负载变化。

基于负载检测的CoolStep™电流控制策略，能根据实际负载自适应调节驱动电流，最高节省75%能耗。对电池供电的便携设备，这个节能幅度对续航的影响很直接。

保护与诊断

片上集成了短路保护、过流保护、过热关断、欠压锁定，并支持桥禁用和被动制动模式。电机相位和芯片内部温度均可直接读取，方便工程阶段评估热裕量。工作温度覆盖-40℃至+125℃。

不再为“塞不下”发愁

从可穿戴设备、胰岛素泵，到CCTV云台、移液器、手持打印，双轴步进电机越来越多出现在空间极度受限的设计里。TMC5272AWX的9.3mm²微小封装，加上省去检流电阻、减少外围器件的架构，等于给结构工程师和硬件工程师同时“腾地方”。

同时，2.1V就能启动的逻辑供电，配合最高20V的电机供电，既能适应单节锂电池的低压场景，又留有驱动20V步进电机的耐压余量，选型灵活度更高。

双轴比单轴还小

TMC5272AWX做的，本质上是用高集成度把一个完整双轴方案“压缩”进一颗芯片，而不是让工程师在功能和面积之间反复权衡。内置4个H桥、ICS电流检测、运动控制、静音算法和诊断保护，减外围，不减性能。

如果您对TMC5272AWX或其它步进驱动方案有选型、测试需求，欢迎联系卓联微，我们可提供详细的技术支持和选型建议，帮您把合适的驱动方案推进到实际项目里。
