ADXL345BCCZ-RL7 3轴、±2G/±4G/±8G/±16G数字加速度计

ADXL345 是一款小巧纤薄的超低功耗 3 轴加速度计，可在高达 ±16 g 的范围内进行高分辨率（13 位）测量。数字输出数据为 16 位二进制补码格式，可通过 SPI（3 线或 4 线）或 I²C 数字接口读取。
ADXL345 非常适合移动设备应用。它既能在倾斜感应中测量重力的静态加速度，也能测量由运动或冲击产生的动态加速度。其高分辨率（3.9 mg/LSB）可检测小于 1.0° 的倾斜变化。

样品申请

功能特点

提供多种特殊感应功能：活动 / 静止感应通过将任意轴加速度与用户设定阈值比较，判断是否存在运动；敲击感应可检测任意方向的单击和双击；自由落体感应可检测设备是否处于下落状态。这些功能均可单独映射到两个中断输出引脚中的任意一个。

集成的存储器管理系统带有 32 级先进先出（FIFO）缓冲区，可缓存数据以减少主处理器运算量，从而降低整体系统功耗。低功耗模式支持基于运动的智能电源管理，在极低功耗下同时实现阈值感应和实时加速度测量。

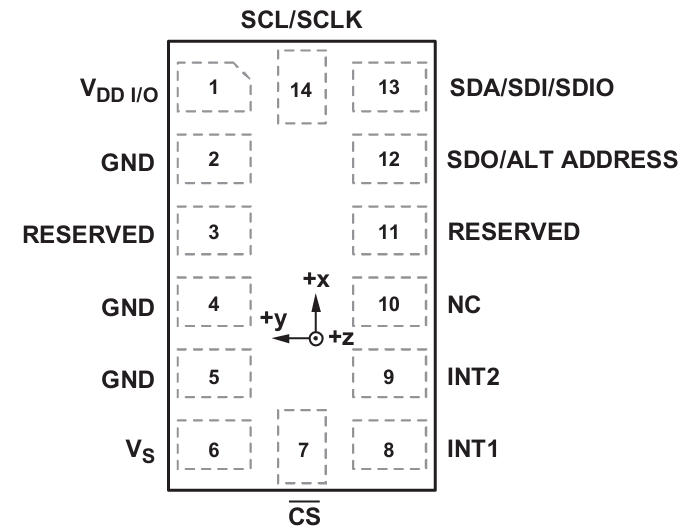

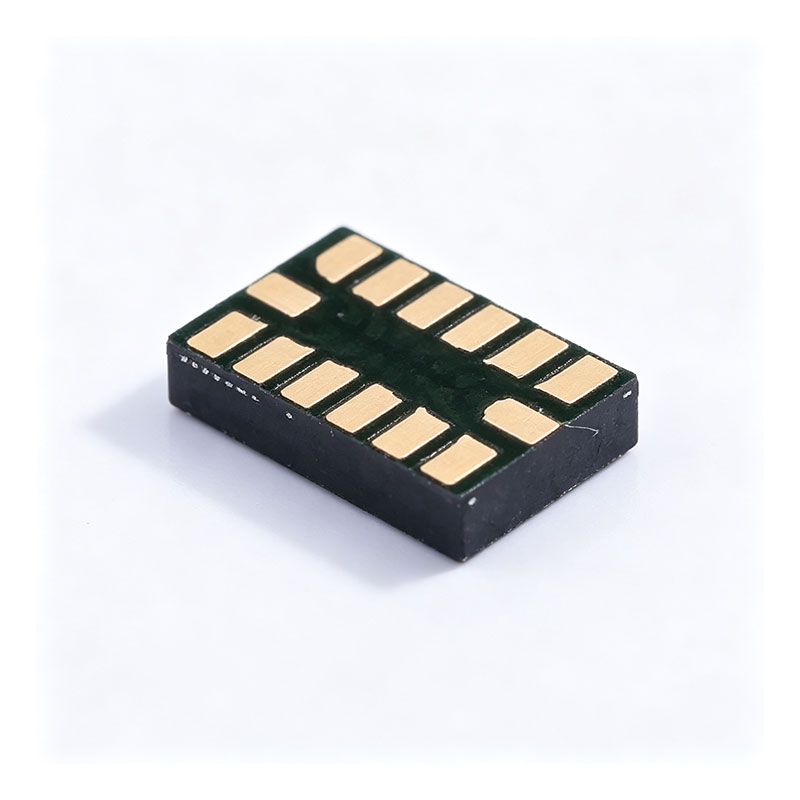

ADXL345 采用小巧纤薄的 3 mm × 5 mm × 1 mm、14 引脚塑料封装。

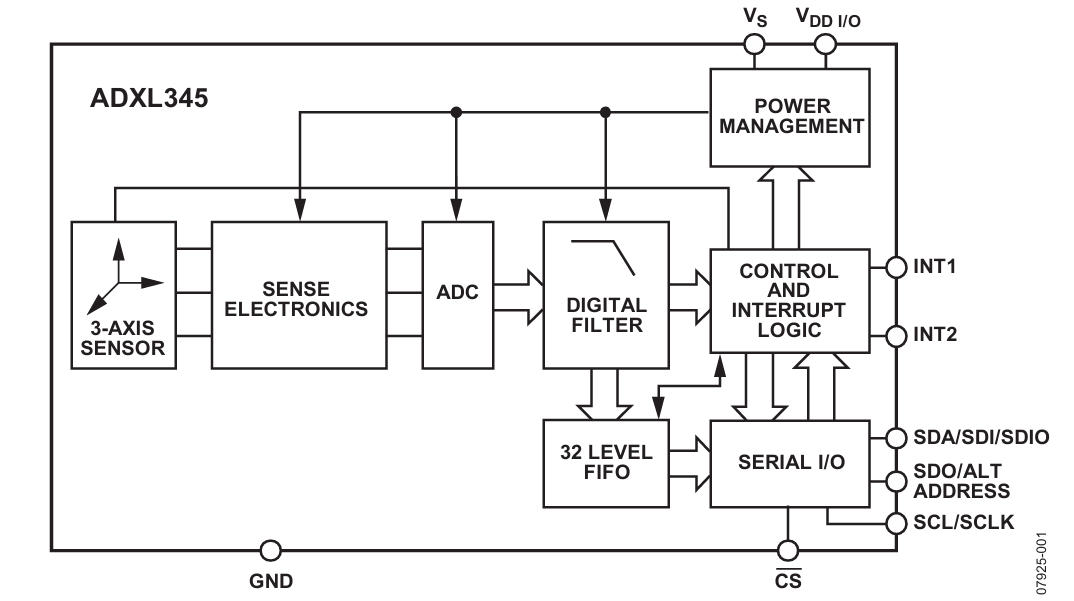

原理图
