GS8721低压低功耗运算放大器
GS872X系列运算放大器具有高达11MHz的增益带宽积、9V/μs的压摆率，以及在5V时每个放大器1.1mA的静态电流。这些放大器专为低电压和低噪声系统提供最佳性能而设计，能够向重载提供轨到轨的输出摆幅。
电子元器件
功能特点
GS872X系列运算放大器具有高达11MHz的增益带宽积、9V/μs的压摆率，以及在5V时每个放大器1.1mA的静态电流。这些放大器专为低电压和低噪声系统提供最佳性能而设计，能够向重载提供轨到轨的输出摆幅。其输入共模电压范围包括地电位，而GS872X的最大输入失调电压为3.5mV。它们适用于扩展的工业温度范围（−40℃至+125℃），工作电压范围在2.1V至5.5V之间。
GS8721单运放有绿色SC70−5、SOT23−5和SOP-8三种封装可选。GS8722双运放有绿色SOP-8、MSOP-8和TSSOP-8三种封装可选。GS8724四运放则有绿色SOP-14和TSSOP-14两种封装可选。
主要参数
| 属性 | 参数值 |
| 通道 | 1 |
| 工作电压 | 2.1~5.5 |
| 增益带宽(Mhz) | 11MHZ |
| 压摆率(V/μs) | 9V/μs |
| 通道静态电流 | 1100μA |
| 输入偏置电流 | 1pA |
| 输入失调电压(mV) | 3.5mV |
| Noise@1KHzTyp(nV/ √Hz) | 11.5 |
| 轨到轨输入/输出 | Y/Y |
| 共模抑制比(CMRR) | 82dB |
| 工作温度 | -40℃~+125℃ |
| 单电源 | 2.1V~5.5V |
| 输入偏置电流(Ib) | 1pA |

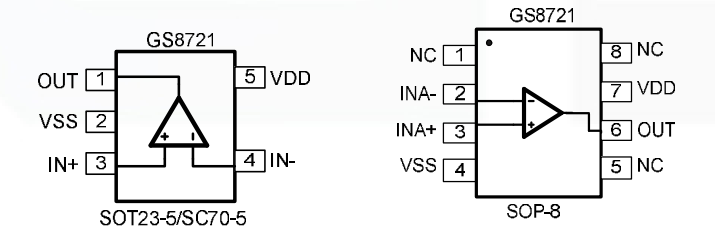

引脚配置
应用领域
