GS8631低压低功耗运算放大器
GS863X系列运算放大器具有高达6MHz的增益带宽积、4.2V/μs的压摆率，以及在5V时每个放大器470μA的静态电流。这些放大器专为低电压和低噪声系统提供最佳性能而设计，能够向重载提供轨到轨输出摆幅。
电子元器件
功能特点
GS863X系列运算放大器具有高达6MHz的增益带宽积、4.2V/μs的压摆率，以及在5V时每个放大器470μA的静态电流。这些放大器专为低电压和低噪声系统提供最佳性能而设计，能够向重载提供轨到轨输出摆幅。其输入共模电压范围包括地电位，而GS863X的最大输入失调电压为3.5mV。
它们适用于扩展的工业温度范围（-40℃至+125℃），工作电压范围在2.1V至5.5V之间。
GS8631单运放有绿色SC70-5、SOT23-5和SOP-8三种封装可选。
产品特性
单电源工作范围：+2.1V ~ +5.5V
输入/输出轨到轨性能
增益带宽积：6MHz（典型值）
低输入偏置电流：1pA（典型值）
低失调电压：3.5mV（最大值）
静态工作电流：470μA/每放大器（典型值）
片选控制：
GS8631NH（高电平有效）
GS8631NL（低电平有效）
工作温度范围：-40°C ~ +125°C
主要参数
| 属性 | 参数值 |
| 通道 | 1 |
| 增益带宽(Mhz) | 6MHZ |
| 压摆率(V/μs) | 4.2V/μs |
| 通道静态电流 | 470μA |
| 输入偏置电流 | 1pA |
| 输入失调电压(mV) | 3.5mV |
| Noise@1KHzTyp(nV/ √Hz) | 13 |
| 轨到轨输入/输出 | Y/Y |
| 工作电压 | 2.1V~5.5V |
| 工作电流 | 470uA |
| 工作温度 | -40℃~+125℃ |
| 封装 | SOT23-5/SC70-5/SOP-8 |

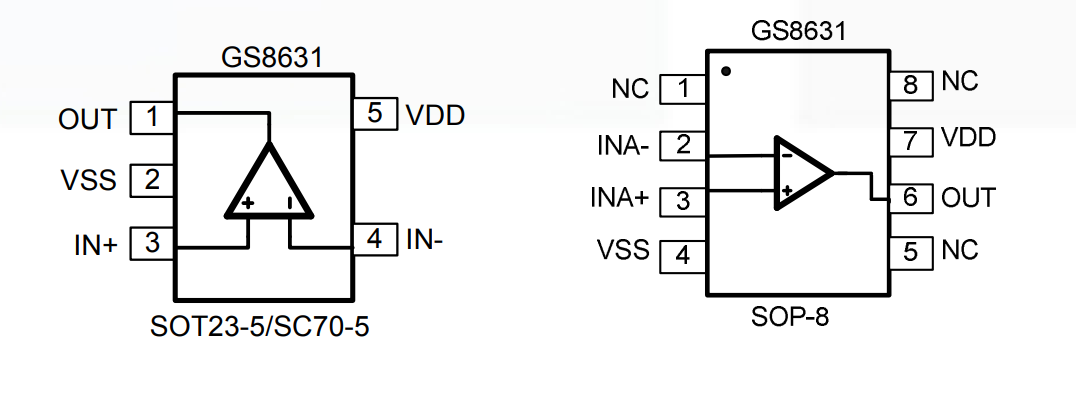

引脚配置
应用领域
