AD5160BRJZ5 5kΩ阻值 256位 SPI兼容型数字电位计
AD5160是一款适合256位调整应用的2.9 mm x 3 mm紧凑型封装解决方案，可实现与机械电位计或可变电阻器相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。 游标设置可通过SPI兼容型数字接口控制。游标与固定电阻任一端点之间的电阻值，随传输至RDAC锁存器中的数字码呈线性变化。 该器件采用2.7 V至5.5 V电源供电，功耗小于5 μA，适合电池供电的便携式应用。
电子元器件
功能特点
商品特性
256位
端到端电阻：5 kΩ、70 kΩ、50 kΩ、100 kΩ
紧凑型SOT - 23 - 8 (2.9 mm×3 mm)封装
SPI兼容型接口
上电预设为中间电平
单电源：2.7 V至5.5 V
低温度系数：45 ppm/°C
低功耗：IDD = 8 μA
宽工作温度范围：-40 °C至 +125 °C
应用领域
在新设计中代替机械电位计
压力、温度、位置、化学和光学传感器调节
RF放大器偏置
汽车电子设备调节
增益控制和失调电压调整

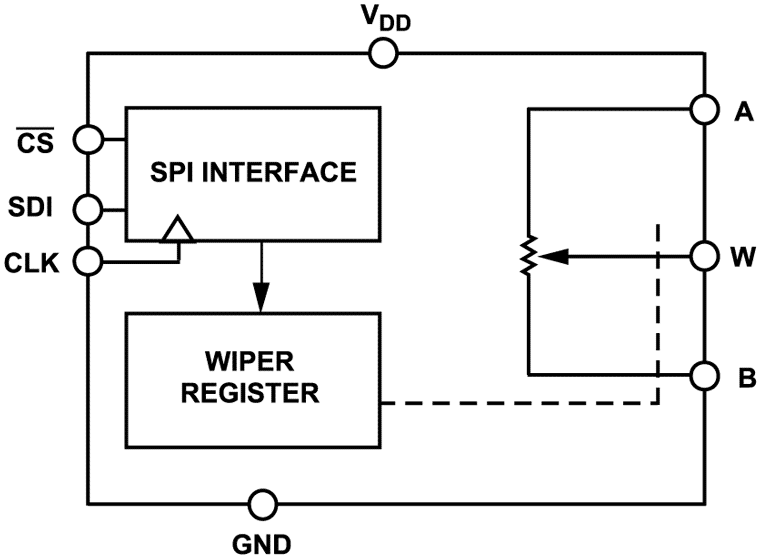

原理图

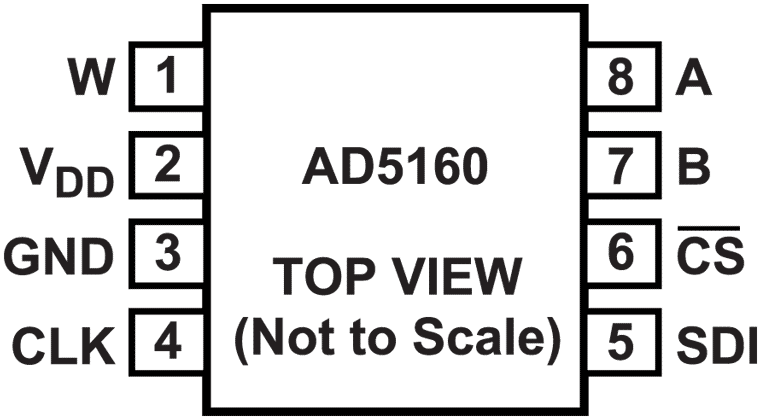

封装图
相关推荐

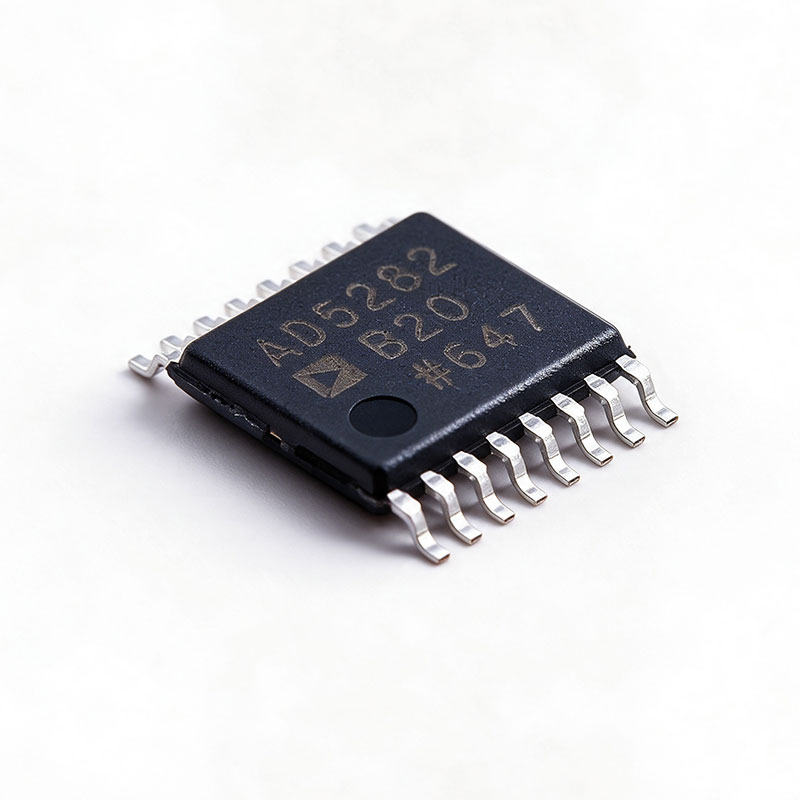

AD5282BRUZ20 双通道 20kΩ阻值 256位 I2C兼容型数字电位计

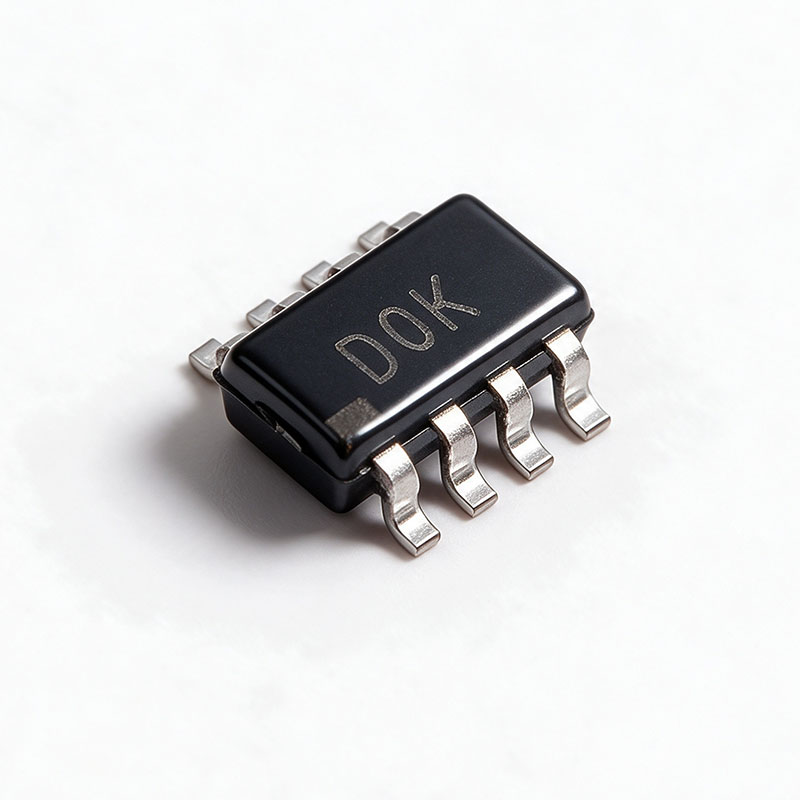

AD5245BRJZ100 100kΩ阻值 256 位 I2C兼容型数字电位计

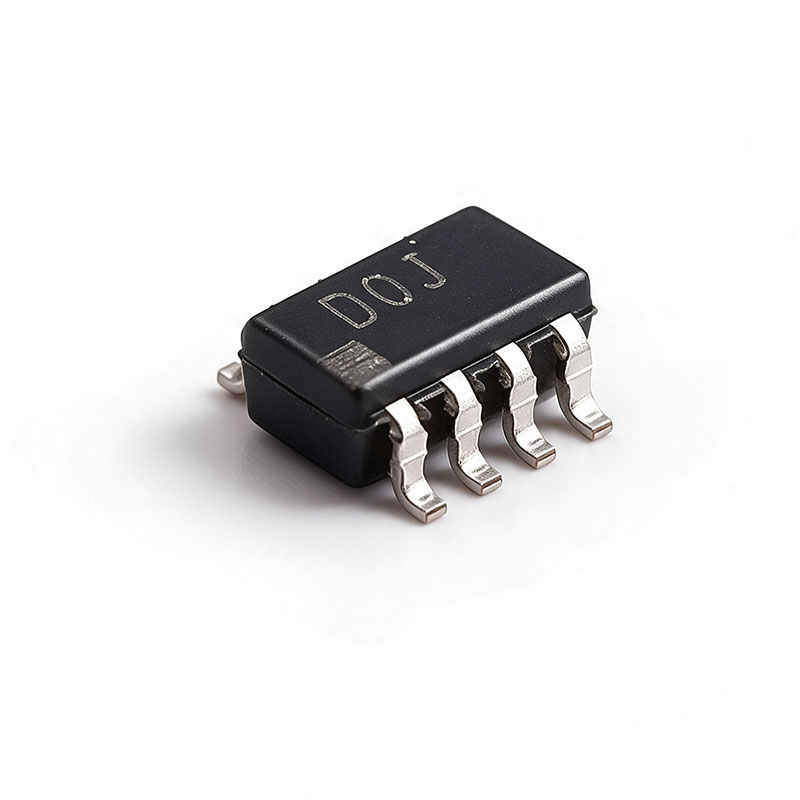

AD5245BRJZ50 50kΩ阻值 256 位 I2C兼容型数字电位计

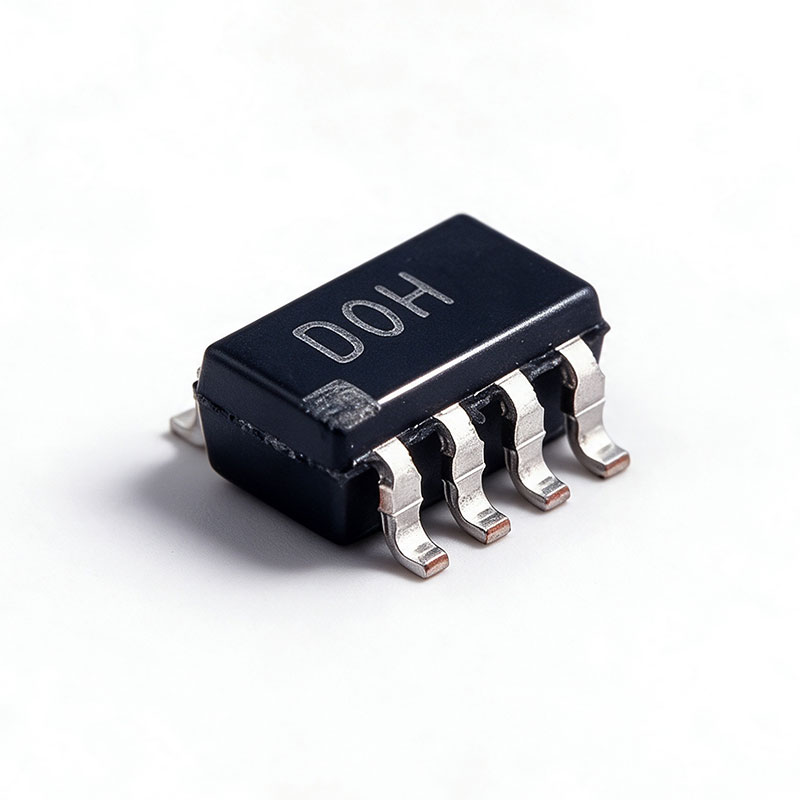

AD5245BRJZ10 10kΩ阻值 256 位 I2C兼容型数字电位计

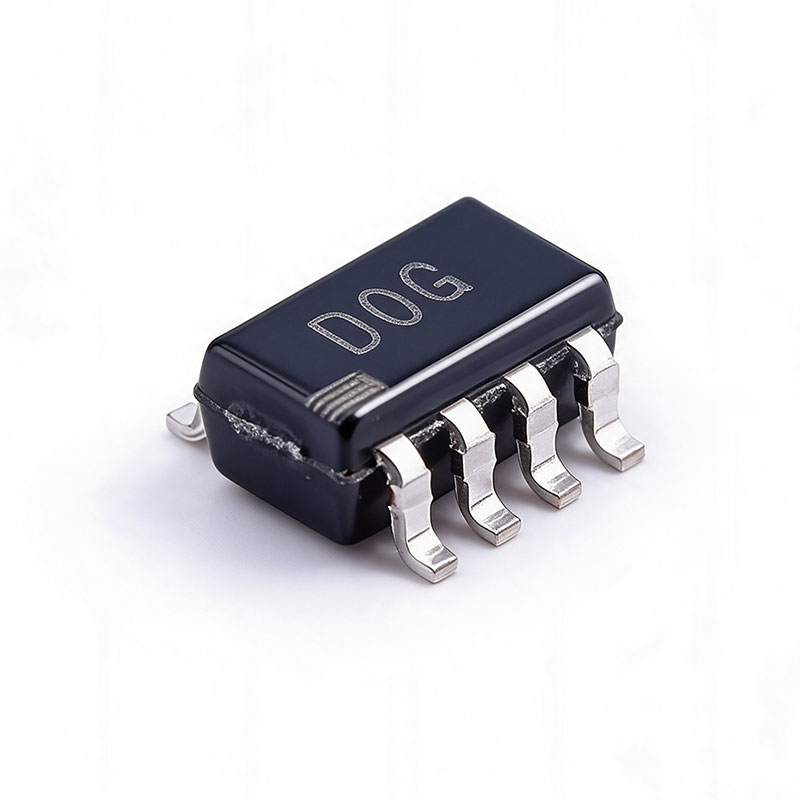

AD5245BRJZ5 5kΩ阻值 256 位 I2C兼容型数字电位计

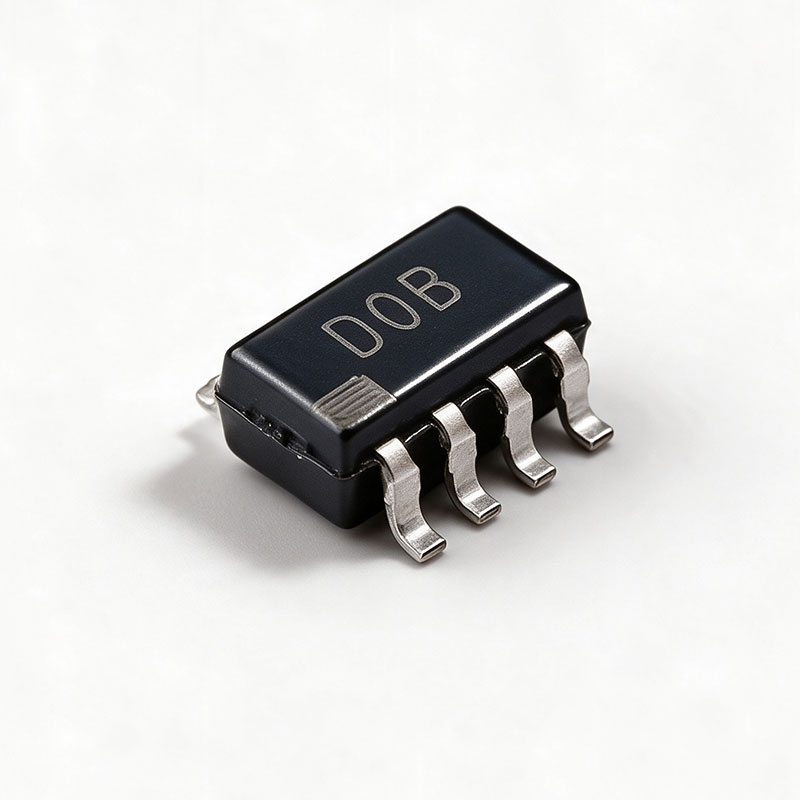

AD5160BRJZ100 100kΩ阻值 256位、SPI兼容型数字电位计
