ADUM121N1BRZ 双通道数字隔离器默认输出高电平

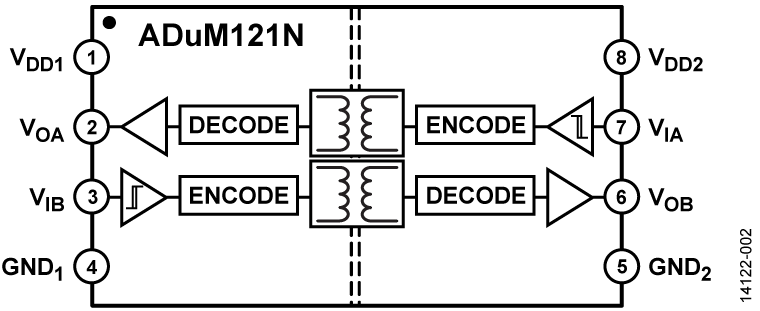

ADuM120N/ADuM121N1 是基于 iCoupler 技术的双通道数字隔离器。这些隔离组件结合了高速互补金属氧化物半导体（CMOS）和单片空心变压器技术，具有优于光耦合器器件和其他集成耦合器等替代方案的出色性能特性。在 5 V 工作电压下，最大传播延迟为 13 ns，脉冲宽度失真小于 3 ns。通道匹配度高，最大为 3.0 ns。 ADuM120N/ADuM121N 的数据通道相互独立，有多种配置可供选择，耐压额定值为 3 kV rms。

样品申请

功能特点

该器件两侧的电源电压范围为 1.8 V 至 5 V，既与低电压系统兼容，又能实现隔离屏障两侧的电压转换功能。与其他光耦合器替代方案不同，在输入逻辑无转换的情况下，可确保直流正确性。提供两种不同的故障安全选项，当未施加输入电源或输入被禁用时，输出将转换到预定状态。 ADuM120N0 与 ADuM1285 引脚兼容，ADuM120N1 与 ADuM1280 和 ADuM1200 引脚兼容。ADuM121N0 与 ADuM1286 引脚兼容，ADuM121N1 与 ADuM1281 和 ADuM1201 引脚兼容。

商品特性

高共模瞬态抗扰度：典型值为 100 kV/μs
对辐射和传导噪声具有高鲁棒性
低传播延迟：5 V 工作时最大为 13 ns；1.8 V 工作时最大为 15 ns
最小数据速率为 150 Mbps
安全和法规认证（待批准）：UL 认证：根据 UL 1577 标准，1 分钟耐压 3000 V rms；CSA 组件验收通知 5A；VDE 合格证书 DIN V VDE V 0884 - 10 (VDE V 0884 - 10):2006 - 12，V10RM = 565 V 峰值；根据 GB4943.1 - 2011 获得 CQC 认证
向后兼容性：ADuM120N0 与 ADuM1285 引脚兼容；ADuM120N1 与 ADuM1280 和 ADuM1200 引脚兼容；ADuM121N0 与 ADuM1286 引脚兼容；ADuM121N1 与 ADuM1281 和 ADuM1201 引脚兼容
低动态功耗
1.8 V 至 5 V 电平转换
高温工作：可达 125℃
故障安全高或低选项
8 引脚、符合 RoHS 标准的 SOIC 封装
适用于汽车应用
