ZJR1002 系列精密电压基准源提供多种输出电压，具备微功耗及很低的温度系数和噪声。这非常适合于诸如精密仪器和测试设备等所需的高分辨率（14位以上）数据采集应用。它们在-40 ℃至125 ℃ 的宽温度范围内保证性能，可以满足工业及汽车等应用的要求。

ZJR1002系列产品低压差特性使其输入电压比输出电压高300 mV即可，可以简化应用的电源设计。它们的满载电源电流为130 µA,使其可以用于便携式设备且保证高性能。

ZJR1002为带隙电压基准源，经过优化的设计和出厂前微调后达到5 ppm/ ℃ 以内的温漂，且初始精度在±0.05 %以内。从而简化或者省略大部分应用的系统调整。ZJR1001带输出滤波功能,ZJR1002输出形式为开尔文连接。

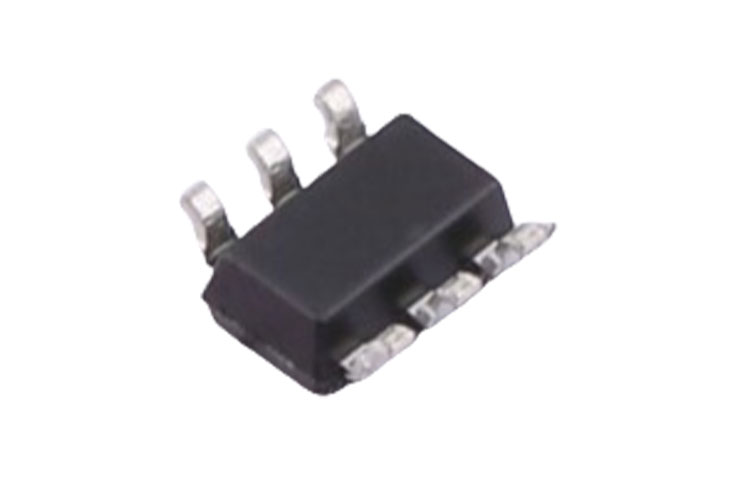

ZJR1002提供6引脚的SOT23-6封装。

产品特性

•


  低噪声(0.1 Hz 至 10 Hz)：6.0 µVP-P，2.5 V输出电压




• 低温度系数:5 ppm/ ℃ 最大

• 高初始精度:±0.05%最大

• 静态电流:130 µA

• 休眠电流：3 µA

• 输入输出最低压差0.3 V

• 输入电压最高5.5 V

• 电压调整率：典型2 ppm/V, 最大10 ppm/V

• 负载调整率：典型1.5 ppm/mA, 最大10 ppm/mA


• 强负载驱动能力：最小16 mA

• 小封装尺寸：SOT23-6

• 宽温度范围：-40 ℃ 至 125 ℃

• 滤波器选项，有助于降低高频噪声

• 与工业标准产品管脚兼容

• 符合AEC-Q100车规认证

应用

高精度数据转换电路

智能电网

工业控制

精密数据采集

精密仪器

光通信

医疗仪器

手持设备

引脚配置

典型应用
