ADUM1201ARZ 双通道数字隔离器最大数据速率1Mbps

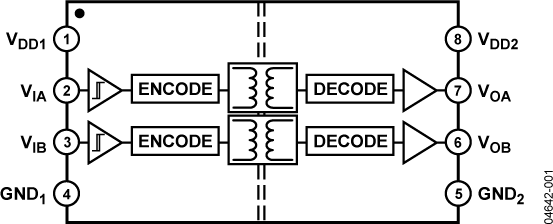

ADuM120x 是基于 iCoupler 技术的双通道数字隔离器。这些隔离组件结合了高速 CMOS 和单片变压器技术，具有优于光耦合器等替代方案的出色性能特点。通过避免使用 LED 和光电二极管，iCoupler 器件消除了与光耦合器相关的常见设计难题。iCoupler 简单的数字接口和稳定的性能特点，消除了典型光耦合器在电流传输比不确定、传输函数非线性以及温度和寿命影响方面的问题。这些 iCoupler 产品无需外部驱动器和其他分立元件。

样品申请

功能特点

此外，在可比的信号数据速率下，iCoupler 器件的功耗仅为光耦合器的十分之一至六分之一。 ADuM120x 隔离器以多种通道配置和数据速率提供两个独立的隔离通道。这两款器件两侧的电源电压范围为 2.7 V 至 5.5 V，既与低电压系统兼容，又能在隔离屏障上实现电压转换功能。此外，ADuM120x 具有低脉冲宽度失真（CR 级 ≤3 ns）和紧密的通道间匹配（CR 级 ≤3 ns）。与其他光耦合器替代方案不同，ADuM120x 隔离器具有专利的刷新功能，可确保在无输入逻辑转换以及上电/掉电条件下的直流正确性。

商品特性

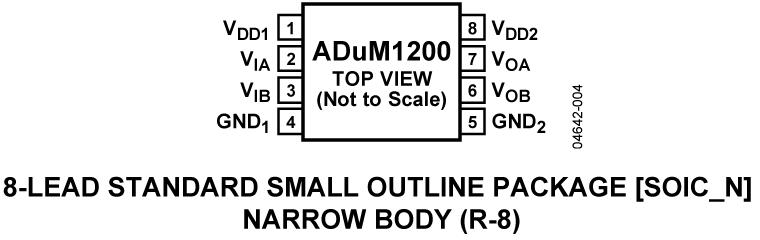

窄体 SOIC 8 引脚封装
低功耗运行
5 V 工作：在 0 Mbps 至 2 Mbps 时，每通道最大 1.1 mA；在 10 Mbps 时，每通道最大 3.7 mA；在 25 Mbps 时，每通道最大 8.2 mA
3 V 工作：在 0 Mbps 至 2 Mbps 时，每通道最大 0.8 mA；在 10 Mbps 时，每通道最大 2.2 mA；在 25 Mbps 时，每通道最大 4.8 mA
双向通信
3 V/5 V 电平转换
高温运行：105℃
高数据速率：直流至 25 Mbps（NRZ）
精确的时序特性：最大脉冲宽度失真 3 ns；最大通道间匹配 3 ns
高共模瞬态抗扰度：>25 kV/μs
安全和法规认证
根据 UL 1577 标准，1 分钟 2500 V rms 的 UL 认证
CSA 组件验收通知 #5A
VDE 合格证书
DIN EN 60747-5-2（VDE 0884 第 2 部分）：2003 - 01
DIN EN 60950（VDE 0805）：2001 - 12；DIN EN 60950：2000；V10RM = 560 V 峰值
