AD7367BRUZ 真双极性输入 双通道 采样SAR ADC
AD7366/AD7367是双路12位/14位、高速、低功耗逐次逼近型模数转换器（ADC），最高吞吐量可达1 MSPS。该器件包含两个ADC，每个ADC前都有一个2通道多路复用器，以及一个低噪声、宽带宽跟踪保持放大器。 AD7366/AD7367采用工业CMOS工艺（iCMOS）制造，这是一种结合了低压和高压CMOS优势的技术平台。
电子元器件
功能特点
iCMOS工艺使AD7366/AD7367除了降低功耗和封装尺寸外，还能接受高电压双极性信号。AD7366/AD7367可接受±10 V、±5 V和0 V至10 V范围内的真双极性模拟输入信号。 AD7366/AD7367内置一个2.5 V基准源，可将其禁用以便使用外部基准源。如果在D_CAPA和D_CAPB引脚施加3 V基准源，AD7366/AD7367可接受真双极性±12 V模拟输入。±12 V输入范围需要最低±12 V的V_DD和V_ss电源。
商品特性
双路12位/14位、2通道ADC
真双极性模拟输入
可编程输入范围：±10 V、±5 V、使用3 V外部基准源时为0 V至10 V
吞吐量：1 MSPS
同时转换，读取时间小于1 μs
高模拟输入阻抗
低电流消耗：正常模式下典型值为8.3 mA，关断模式下典型值为320 nA
AD7366在50 kHz输入频率下信噪比为72 dB，12位无失码
AD7367在50 kHz输入频率下信噪比为76 dB，14位无失码
精确的片内基准源：2.5 V ±0.2%
工作温度范围：-40°C至+85°C
高速串行接口，与SPI、QSPI、MICROWIRE和DSP兼容
iCMOS工艺技术
采用24引脚TSSOP封装

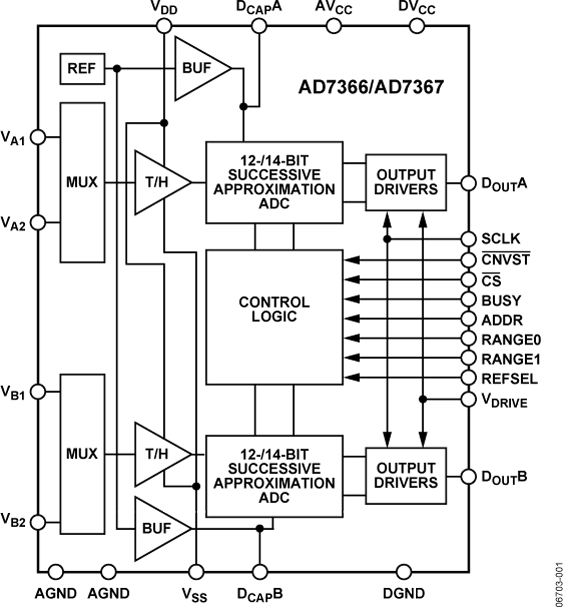

原理图

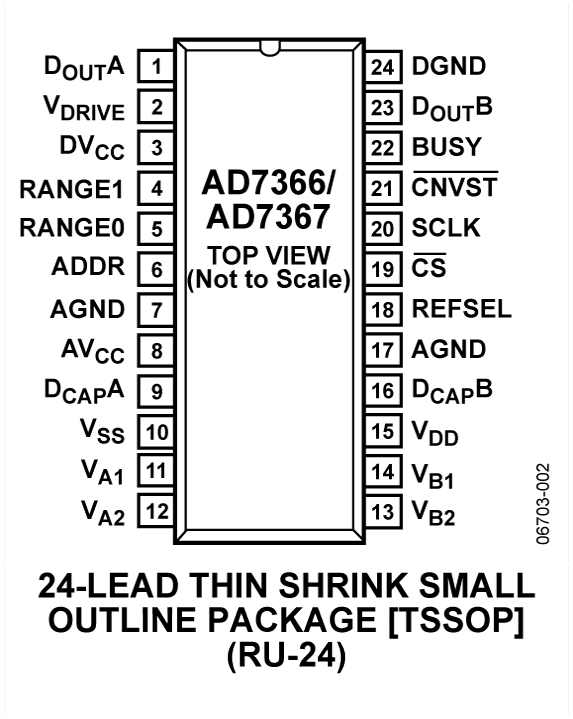

封装图
