你大概见过不少睡眠监测产品。
手环、戒指、胸带……绕不开一个动作：你得“戴上点儿什么”。

有没有一种方式，什么也不戴、什么也不贴，睡一觉就能拿到心率、呼吸的数据？

答案在床垫里面。
更准确地说，在那副负责把微弱生理信号拾取出来的天线上。

信号链路的第一步，从天线的选择开始

市面上聊睡眠监测，大多在讲算法、讲平台、讲报告。
但工程师都知道，前端信号拾不干净，后端再怎么算也白搭。

床垫里的传感系统，本质上是把人体胸腔的微动信号转成电信号，再通过蓝牙或2.4G频段传出去。这一步卡在天线上——天线选得对不对，直接决定了信号质量和传输稳定性。

针对床垫场景，我们有两款主推的贴片天线：AN1003 和 PF1004。

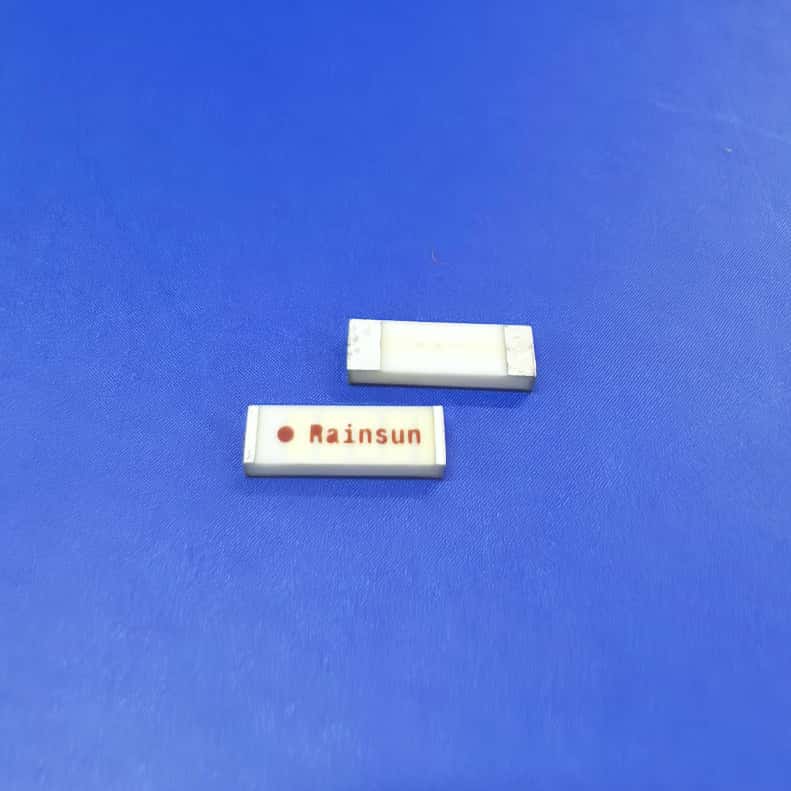

先说AN1003

AN1003是一款多层陶瓷贴片天线，体积小巧：10.3mm × 3.0mm × 1.6mm。
在床垫这种对厚度有要求的应用环境里，1.6mm的高度几乎不占空间，塞进夹层不费力。

关键参数：

· 中心频率：2.45GHz & 5~6GHz，覆盖蓝牙和常用2.4G频段

· 峰值增益：1dBi

· 带宽：70MHz（2.45G）/ 500MHz（5G）

· 驻波比 VSWR：≤2.0

· 极化方式：线极化

· 辐射方向：全向

全向辐射对床垫场景是有实际意义的。人睡觉会翻身，天线和接收端的相对位置不固定，全向天线能保证各方向信号强度相对均匀，不容易出现通信盲区。

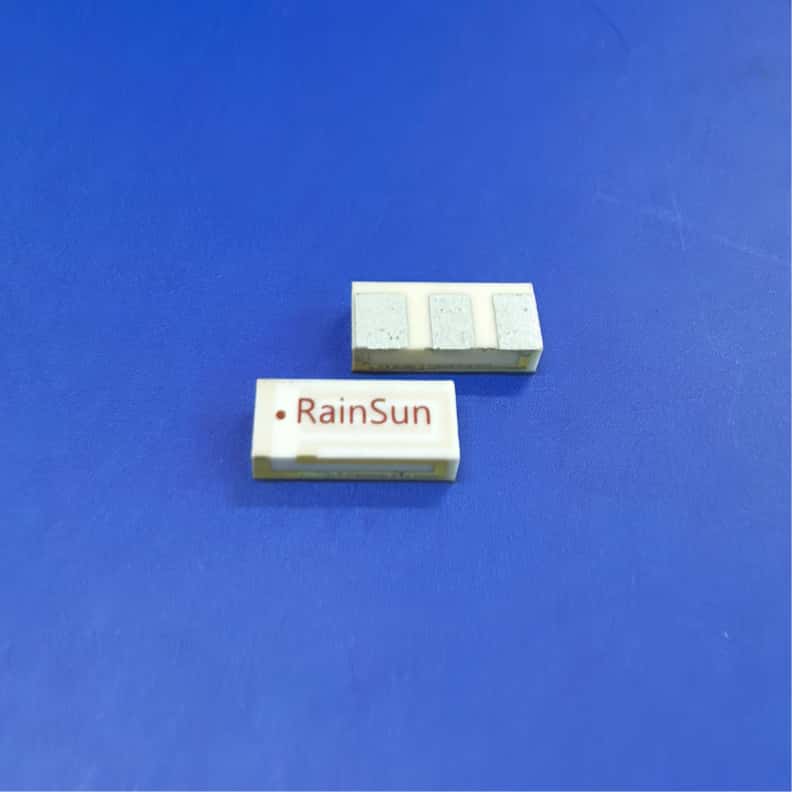

再看PF1004

PF1004同样是双频贴片天线，尺寸稍大：10mm × 4mm × 3.0mm。
高度比AN1003多了一点，但换来的是更高的增益。

关键参数：

· 频率范围：2.45GHz & 5~6GHz

· 峰值增益：3dBi

· 驻波比 VSWR：≤2.0

· 输入阻抗：50Ω

· 功率容量：5W（Max）

· 极化方式：线极化

3dBi的增益比AN1003高出不少，适合床垫尺寸较大、或者对传输距离和穿墙能力有更高要求的部署环境。比如酒店客房场景，网关不一定在床头，信号需要穿几堵墙，PF1004会更有余量。

两款怎么选？看你的产品定位

坦诚讲，两款天线频段都覆盖蓝牙和2.4G，基础通信能力都够用。
区别在于增益和尺寸之间的权衡。

• 如果床垫结构紧凑、对天线厚度敏感，AN1003更合适，1.6mm塞进夹层基本无感
• 如果床垫空间充裕、更看重信号穿透力和覆盖范围，PF1004的3dBi增益是实打实的优势

两款都是标准贴片封装，焊接一致性高，量产装配友好。50Ω标准阻抗，匹配主流蓝牙SoC和2.4G收发模块，不用额外折腾匹配电路。

我们做天线这些年，体会最深的一点是：天线选对了，后面的事都好办。信号稳了，数据才可信。

如果你正在给智能床垫产品选天线，或者在做方案验证时遇到了信号不稳定的情况，欢迎来聊。

有AN1003或PF1004的选型需求，直接联系卓联微，工程师可以结合你的床垫结构和整机设计，给出匹配建议和测试支持。
