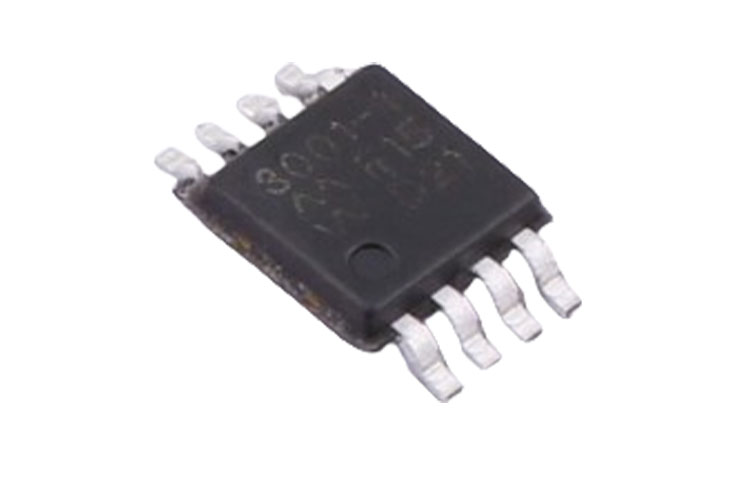

ZJA3001-1低噪声精密电压基准 IC

ZJA3001系列产品包含单路、双路及四路高精度连续型运算放大器,具有极低的失调电压、失调电压漂移、输入电流和电压噪声,非常适用于精密传感器接口、电压放大、I-V转换、精密滤波器等信号调理电路。
可替代型号( OP1177 ADA4077 ADA4077-1 ADA4177-1 OP07A OP177 OP77 AD8677 OP97 OPA277 OPA202 OPA130 OP07-LTC LT1001 LT1097)
功能特点

ZJA3001系列产品包含单路、双路及四路高精度连续型运算放大器,具有极低的失调电压、失调电压漂移、输入电流和电压噪声,非常适用于精密传感器接口、电压放大、I-V转换、精密滤波器等信号调理电路。


ZJA3001系列产品可以工作在很宽的供电电压范围,双电源从±2.25 V至±18 V,单电源从4.5 V至36 V均可。


ZJA3001系列产品具有MSL1额定性能,符合最严格的组装工艺标准。在-40℃至+125℃的额定温度范围内提供性能保证,适合要求最严苛的工作环境。


ZJA3001系列产品具体封装形式如下:

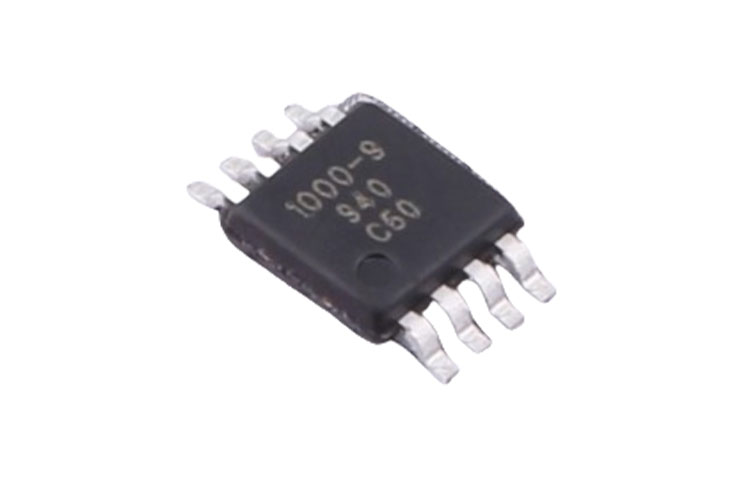

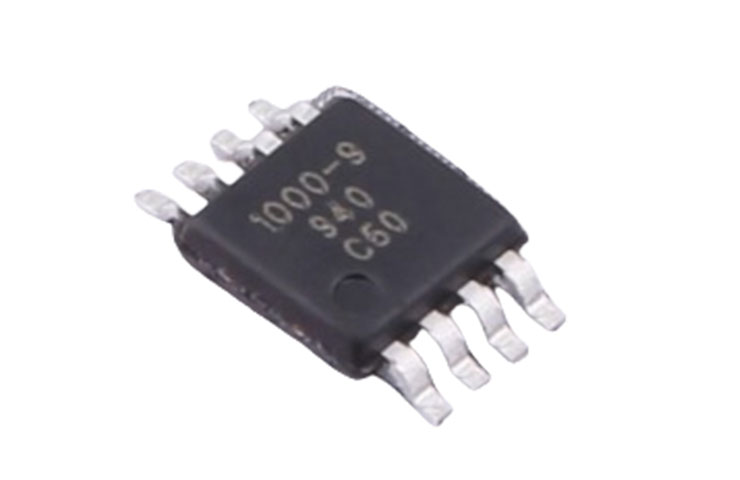

ZJA3001-1(单通道):SOIC-8,MSOP-8


产品特性

  • 失调电压:

       35 µV(最大值,25℃,SOIC封装,单/双/四通道)

       55 µV(最大值,25℃,其它封装,单/双/四通道)

  • 失调电压温漂:

       0.5 µV/℃(最大值,B级,SOIC封装,单/双/四通道)

       1.0 µV/℃(最大值,A级,SOIC封装,单/双/四通道)

  • 低输入电流:25 pA(最大值,25℃)

  • 低电压噪声密度:11 nV/√Hz(f=1 kHz)

  • CMRR:120 dB(最小值,25℃)

  • PSRR:120 dB(最小值,全温度范围)

  • AVOL:120 dB(最小值,全温度范围)

  • 供电电流:每路放大器1 mA

  • 增益带宽积:3 MHz,单位增益稳定

  • 单/双电源供电:±2.25 V至±18 V

                             4.5 V 至 36 V

  • 额定工作温度范围:-40℃至125℃


应用

智能电网

通信系统

工业控制

精密数据采集

仪器仪表

传感器信号调理

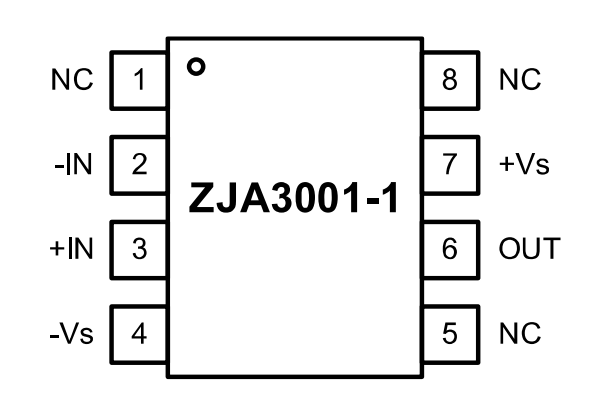

引脚配置







主要参数
参数额定值
电源电压40 V
输入电压±V₅⁷
输入电流 22±10 mA
差分输入电压(+V₅⁷) - (-V₅⁷)
输出短路持续时间至 GND 33连续
工作温度范围-40 °C 至 +125 °C
存储温度范围-65 °C 至 +150 °C
结温范围-65 °C 至 +150 °C
最大回流温度 44260 °C
引脚温度,焊接(10 秒)300 °C
静电放电 (ESD) 55
人体模型 (HBM) 661.5 kV
充电器件模型 (CDM) 771 kV
